Product parameters:

⼯作电压（V）:  48-96

额定功率（W）:  3000-6000（正常尺⼨）6000-9000(加⾼）

峰值功率（W）:  5000-10000(正常尺⼨）10000-16000（加⾼）

空载转速（rpm）:  1200-2800（减速后20%弱磁）

额定转速（rpm）:  1500-3500（减速后50%弱磁）

峰值扭矩（N.m）:  110-150(96V150A/减速后）

峰值效率（%）:  92

防护等级（IP）:  X7

传感器类型:  磁编码器

温度检测⽅式:  电阻

⻮轮减速⽐:  2.75:1

Working voltage （V）:  48-96

Rated power （W）:  3000-6000（Normal size）6000-9000(Heightening）

Peak power （W）:  5000-10000(After deceleration）10000-16000（Heightening）

No-load speed （rpm）:  1200-2800（20% field weakening after deceleration)）

Rated speed （N.m）:  1500-3500（50% field weakening after deceleration)）

Peak torque （%）:  110-150(96V150A/After deceleration）

Peak efficiency（IP）:  92

Protection level:  X7

Sensor type:  Magnetic Encoder

Brake type:  Resistance

Gear Ratio:  2.75:1

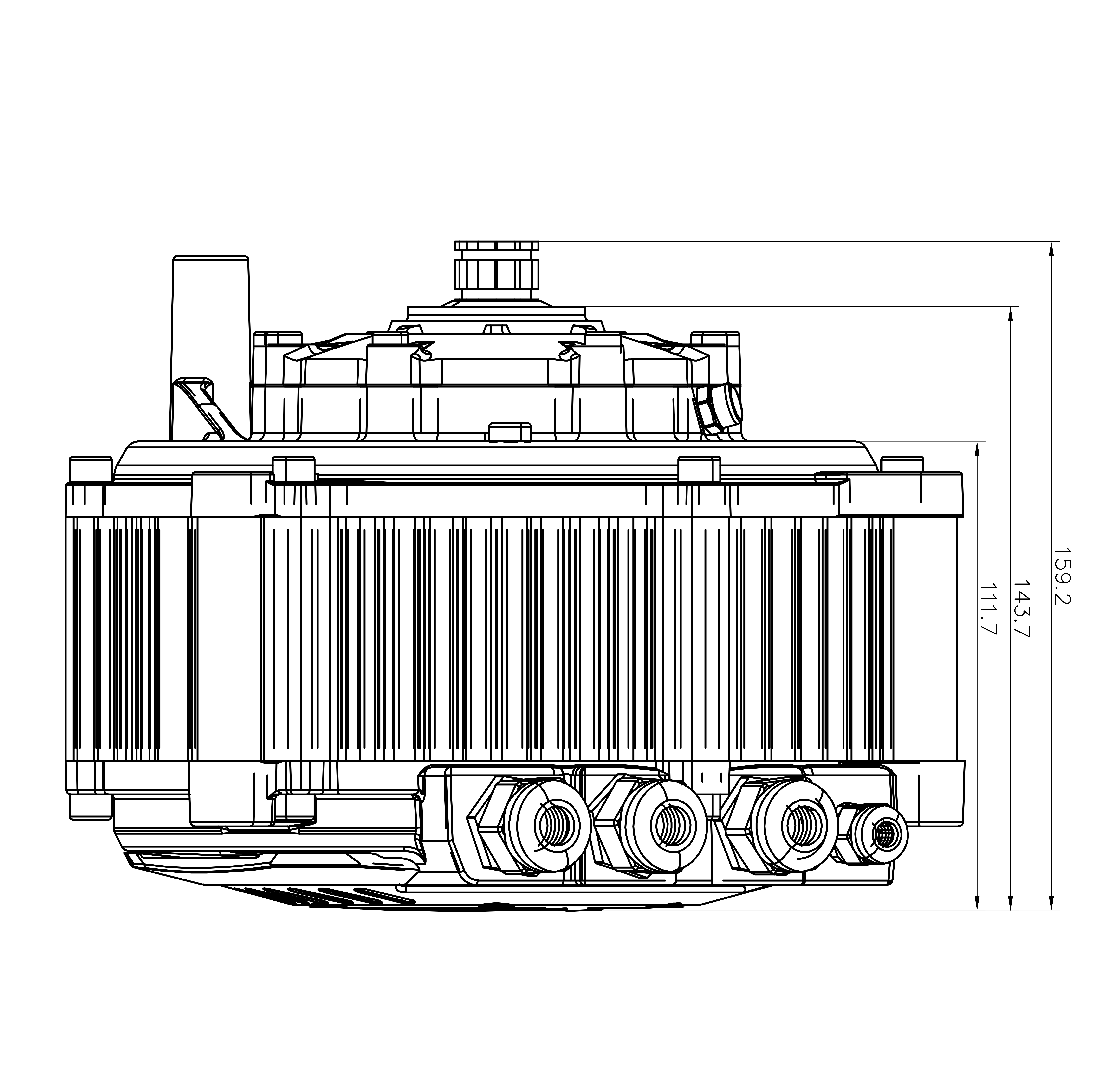

Product size:

安装孔直径:  Φ9/Φ13

轴端外径:  20

外花键参数:  6-4

轴端⾄端盖⾼度:  15.5

轮廓最⼤外直径:  205

轮廓最⼤⾼度:  144-174

吊⽿中⼼距离:  103-109.5

Installation hole diameter:  Φ9/Φ13

Outer diameter of shaft end:  20

External spline parameters:  6-4

Height from shaft end to end cover:  15.5

Maximum outer diameter of contour:  205

Maximum height of contour:  144-174

Distance
between
lifting
eye
centers:  103-109.5
